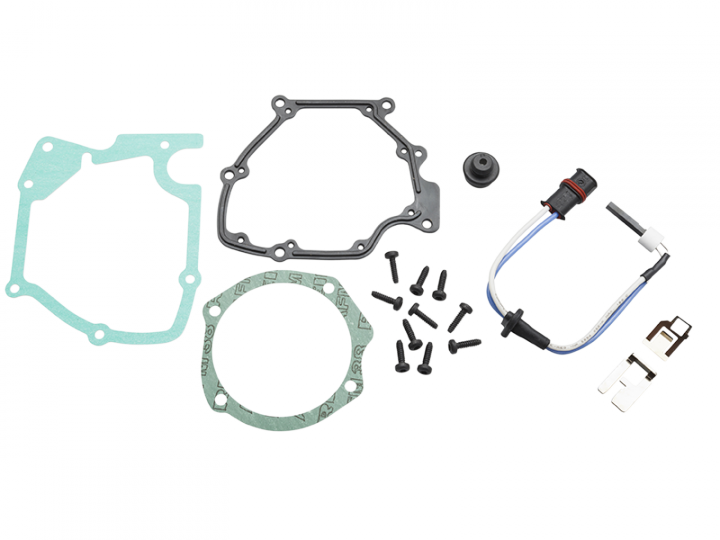

Штифт накала / датчик пламени 12V TTE/C/Z

Комплект поставки: Штифт накала, 9000861A комплект прокладок, комплект крепёжный (саморезы и держатель).

Применимость:

Webasto Thermo Top C
Webasto Thermo Top E
Webasto Thermo Top Z

Только 12В!

1322639A горелка со штифтом.

Штифт накала / датчик пламени.

Штифт накала / датчик пламени представляет собой электрическое сопротивление и регистрирует температуру охлаждающей жидкости в теплообменнике отопителя. Сигнал с датчика температуры направляется в блок управления; в зависимости от него отопитель переключается из одного режима работы в другой.

Проверка штифта накаливания/ датчика пламени на отопителе, снятом с автомобиля.

При проверке цифровым мультиметром у штифта накаливания/ датчика пламени должны наблюдаться следующие электрические параметры:

Сопротивление при 25°C:0,3 ... 0,6 Ом

Проверочный ток: < 5 мA

Замена горелки со штифтом накаливания/ датчиком пламени.

ВНИМАНИЕ! У Thermo Top E и C предварительно следует снять циркуляционный насос.

Демонтаж.

1. Снять узел нагнетателя воздуха.

2. Выдавить насадку кабеля штифта накаливания/ датчика пламени из корпуса горелки .

3. Вынуть винты.

4. Вынуть горелку со штифтом накаливания/ датчиком пламени из корпуса горелки .

5. Снять уплотнение.

6. Отремонтировать снятые компоненты.

Монтаж.

1. Приложить новое уплотнение к корпусу горелки .

2. Привести горелку в установочное положение и закрепить винтами с моментом затяжки 4 ± 0,4 Нм.

3. Вставить насадку кабеля штифта накаливания/ датчика пламени в корпус горелки.

4. Установить узел нагнетателя воздуха.

5. Установить циркуляционный насос, если он был снят.
