Штифт накаливания/ датчик пламени.

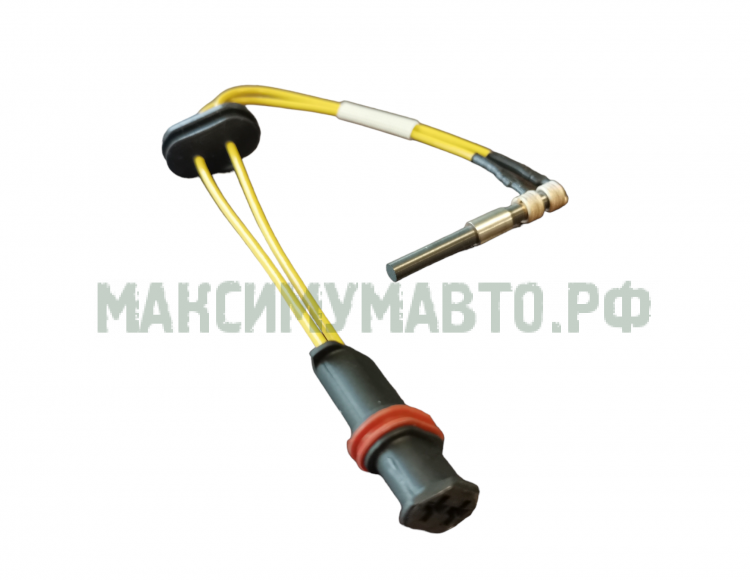

Штифт накаливания выполняет также функцию датчика пламени. Штифт накаливания представляет собой электрическое сопротивление и расположен в горелке со стороны, повёрнутой к пламени. Во время пуска он зажигает топливо-воздушную смесь в камере сгорания. В роли датчика пламени он функционирует как низкоомный резистор с положительным температурным коэффициентом, сопротивление которого меняется в зависимости от нагрева пламенем. Сигналы подаются на блок управления и обрабатываются им. Датчик пламени контролирует наличие пламени в течение всего того времени, пока отопитель включён.

Проверка сопротивления штифта накаливания/ датчика пламени.

ВНИМАНИЕ! При проверке любого компонента отопителя, снятого с него, как правило, нужно отключать проверяемый компонент от блока управления.

При проверке цифровым мультиметром у штифта накаливания/ датчика пламени должны наблюдаться следующие электрические параметры:

Замена штифта накаливания/ датчика пламени.

Демонтаж.

1. Снять крышку.

2. Удалить прокладку.

3. Снять блок управления.

4. Снять нагнетатель воздуха.

Указание: Операции с 5-й по 10-ю нужно проводить, если отопитель имеет горелкe без бленды, а с 11-й по 14-ю - горелку с блендой .

5. Снять рычагом фиксирующую защёлку горелки.

6. Вынуть гильзу штифта накаливания/ датчика пламени из теплообменника, нажав на неё.

7. Если нужно, осторожно отогнуть предохранительную накладку кабеля штифта накаливания/ датчика пламени на камере сгорания .

8. Вынуть горелку.

9. Вывинтить винт.

10. Вынуть штифт накаливания/ датчик пламени из горелки.

11. Вынуть винты EJOT FDS SF.

12. Вынуть гильзу штифта накаливания/ датчика пламени из теплообменника, нажав на неё, а горелку с блендой - из камеры сгорания .

13. Вывинтить винт.

14. Вынуть штифт накаливания/ датчик пламени из горелки с блендой.

15. Провести работы со снятыми компонентами.

Монтаж.

Указание: Операции с 1-й по 5-ю нужно проводить, если отопитель имеет горелку без бленды, а с 6-й по 13-ю - горелку с блендой.

1. Вставить штифт накаливания/ датчик пламени в горелку (кабелем в направлении отверстия для гильзы) и закрепить винтом.

2. Затянуть винт с моментом 0,8 ± 0,8 Нм.

3. Установить горелку и вставить гильзу штифта накаливания/ датчика пламени в теплообменник. Если отгибалась предохранительная накладка, загнуть её обратно.

4. Кабель штифта накаливания/ датчика пламени провести под предохранительной накладкой и через отверстие в корпусе теплообменника.

5. Зафиксировать горелку защёлкой.

6. Вставить штифт накаливания/ датчик пламени в горелку с блендой (кабелем в направлении отверстия для гильзы в бленде) и закрепить винтом.

7. Кабель штифта накаливания/ датчика пламени провести через отверстие в блендe.

8. Затянуть винт с моментом 0,8 ± 0,08 Нм.

9. Горелку с блендой ввернуть в камеру сгорания.

10. Вставить гильзу для забора топлива в кожух теплообменника.

11. Закрепить бленду и камеру сгорания винтами EJOT FDS.

12. Затянуть винты EJOT FDS SF с моментом 2,5 ± 0,25 Нм.

13. Кабель штифта накаливания/ датчика пламени провести сквозь теплообменник и надеть на него гильзу.

14. Установить нагнетатель воздуха.

15. Установить блок управления.

16. Надеть прокладку.

17. Установить крышку.
