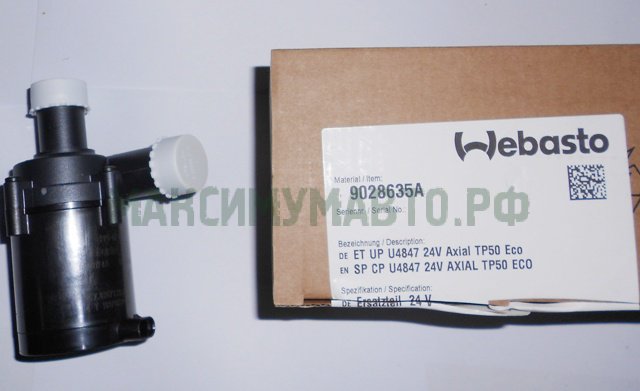

Циркуляционный насос U4847 24В TP50

Циркуляционный насос.

Циркуляционный насос U4847 Econ 24В обеспечивает циркуляцию охлаждающей жидкости в подогревателе и контуре охлаждающей жидкости транспортного средства. Насос включается по команде блока управления и работает в течение всего времени работы подогревателя. Циркуляционный насос – центробежный насос с бесщеточным EC-двигателем. Циркуляционный насос обладает 2-х контактным разъемом и подключается отдельным жгутом проводов к блоку управления.

Потребляемая мощность составляет прибл. 18Вт при номинальном потоке жидкости 450л/ч при противодавлении 140мбар.

Электрическая проверка циркуляционного насоса.

Внутреннее сопротивление ЦН: 20±1кОм.

Указание: Обращайте внимание на правильное направление потоков жидкости в контуре охлаждения транспортного средства. На насосе они обозначены стрелками. Установочное положение должно быть выбрано таким образом, чтобы насос сам удалять воздух. Заключенный в нем воздух должен самостоятельно отводиться через патрубки вверх. Неправильный монтаж насоса может привести к нарушениям в его функционировании.

Указание: Вышедший из строя циркуляционный насос далее не использовать. Падение насоса может привести к наружным и внутренним повреждениям. Внешние повреждения могут привести к негерметичности шланговых магистралей. Возможные трещины в пластиковых деталях могут привести в экстремальных случаях к негерметичности между объемом насоса и отсеком с электроникой. Как следствие будет выход насоса из строя по причине попадания охлаждающей жидкости в отсек электронной части.
