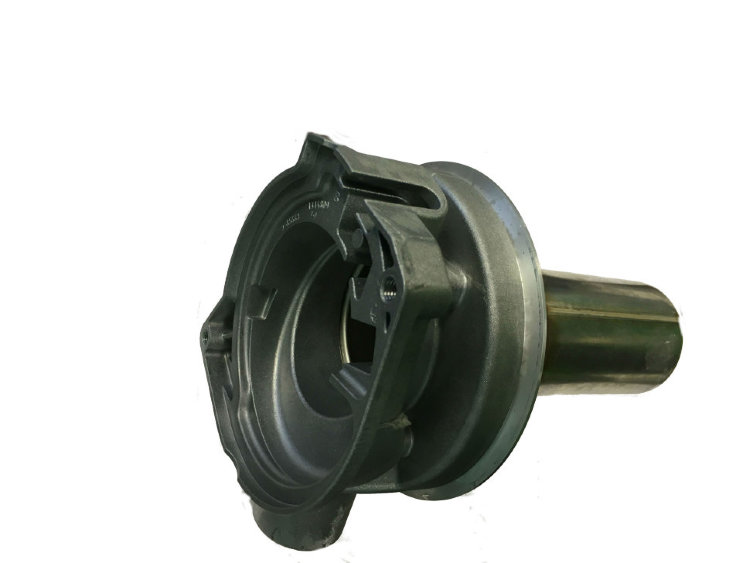

Камера сгорания (жаровая труба) Thermo 90Pro

Дизель

Жаровая труба.

Топливовоздушная смесь сгорает в жаровой трубе. Дальнейшее прохождение выхлопных газов через оребрение теплообменника приводит к нагреву жидкостного контура отопителя.

Замена жаровой трубы.

Снятие.

1. Снять подогреватель.

2. Снять нагнетатель воздуха.

3. Снять горелку, датчик пламени и штифт накала.

4. Снять винтовой хомут.

5. Вытащить жаровую трубу из теплообменника

6. Провести работы на демонтированных узлах.

Установка.

УКАЗАНИЕ. Жаровая труба и выхлопной патрубок могут быть отцентрированы в процессе установки подогревателя на автомобиль.

1. Вставить жаровую трубу в теплообменник и закрепить винтовым хомутом.

2. Момент затяжки 3 Нм ± 10%

3. Установить горелку, датчик пламени и штифт накала.

4. Установить нагнетатель воздуха.

5. Установить подогреватель.
